调度绞车的结构组成
标签：JD-2.5调度绞车
JD-4调度绞车
调度绞车
今天的雾霾天气很严重，大家出门上班一定要戴口罩。这样可以预防呼吸道疾病。在这个冬季很多建筑行业已停工，为的就是避免加重空气污染。今天山东中煤小编和大家说的产品是调度绞车。我们一起来看一看调度绞车在结构的组成。
山东中煤调度绞车在结构上采用了两组内齿轮传动副和一级行星齿轮传动。两组内齿轮副装在卷筒内，电动机轴端装有电机齿轮直接伸入卷筒内与小内齿啮合，经小连轴齿传递到另一小内齿轮，再传递到大连轴齿。大连轴齿与大行星齿合，带动行星机构转动。此时有三种情况：
1、 如果左轮刹车闸松开，右刹车闸刹住大内齿轮，此时大行星齿轮除作自转外还要围绕中心齿轮公转，同时带动了大齿轮架旋转，由于卷筒是由键机及个螺栓和大齿轮架联结在一起的，因此滚筒也旋转起来，此时即可进行牵引，称为牵引工作状态。
2、 如果右刹车闸松开，左刹车闸杀住滚筒，此时滚筒停止转动，重物被停留在某一位置，称为停止状态。这时右端齿轮架不再旋转，大行星齿轮亦不再公转，而是自转，并带支大内齿轮空转。
3、 如果左、右两刹车闸均松开，重物便自重自由下落，带动滚筒反转，称为工作下放状态。为了调节下放速度或停止，两刹车装置应交替刹紧或松开。

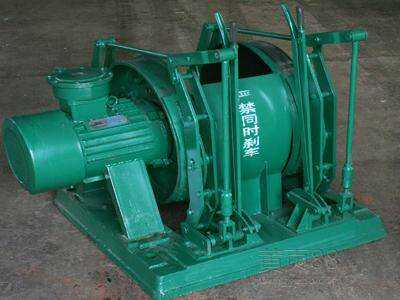

调度绞车主要有卷筒及行星齿轮传动装置，刹车装置，轴承支架，底座，电动机等组成。
JD-1（JD-11.4）型调度绞车的组成部分
JD-1型调度绞车由电动机、齿轮与传动装置、滚筒装置、制动闸、工作闸、底座等部件组成。
JD-1.8（JD-25）型调度绞车的组成部分
JD-1.8型调度绞车由防爆电动机、减速装置、综合式制动闸、滚筒装置、综合式工作闸、底座等六部分组成。
JD-2.5（JD-40）型调度绞车的组成部分
JD-2.5型调度绞车由防爆电动机、减速装置、综合式制动闸、滚筒装置、综合式工作闸、底座等六部分组成。
