JD-25调度绞车

JD调度绞车特别适用于薄煤层和急倾斜煤层采煤工作面,以
及各种采煤工作面回收沉入底板或被矸石压埋的金属支柱。

产品推荐

w e have four advantages
我们的四大优势

I ntroduction of JD-25 dispatch winch
JD-25调度绞车简介

JD-25调度绞车主要用于矿井内的上下山、井下车场、中间巷道和采区运输巷等调度矿车、掘进头调度绞车以及进行地面调度和搬运重物等作业。可用于煤矿、冶金矿山、建筑工地等场合作拖运、提升工作或其他辅助搬运工作,但不得做载人使用,JD-0.3调度绞车的电器部分可配置隔爆和非隔爆两种形式,JD-25调度绞车的电气设备均具有的防爆性能,可在有瓦斯及煤尘的矿井条件下使用。

JD-25调度绞车

空中的甲烷、煤尘和硫化氢等不得超过
相关规定
湿度≤95%
温度≤25℃

JD-25调度绞车是用于调度车辆的一种绞车,常用于井下采区、煤
仓及装车站调度室、牵引矿车,也可用于其他辅助牵引作业。

1

起动平稳 刚性好 效率高
Reasonable and fully automatic structure

JD-25调度绞车电控系统采用QBZ-80/660N型矿用隔爆型可逆真空电磁起动器,实现对绞车正转,反转,停
止的控制,同时也能实现对电动机的保护。

The JD-25 dispatching winch electric control system adopts QBZ-80/660N mine explosion-proof reversible vacuum electromagnetic starter, which
realizes the control of the forward, reverse and stop of the winch, and also can protect the motor.

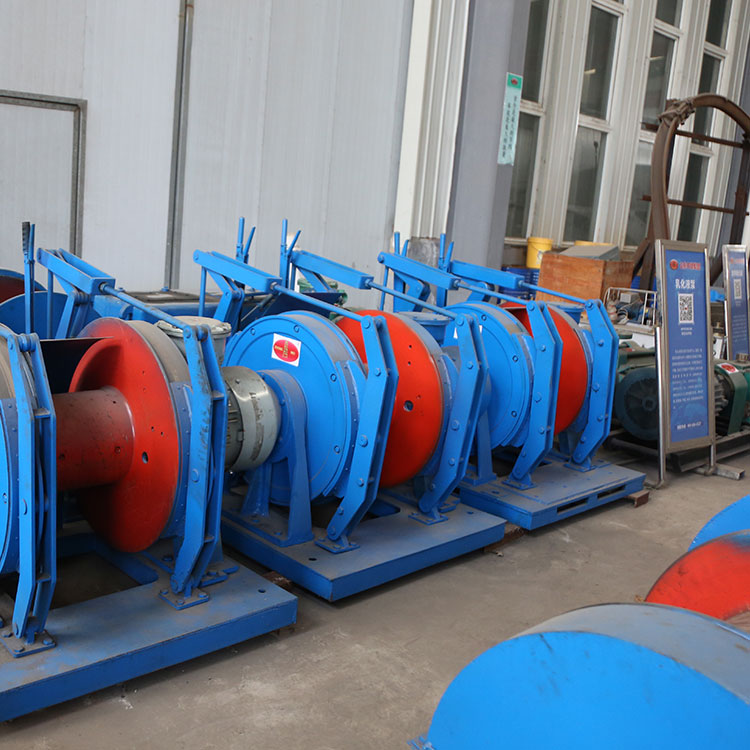

JD-25调度绞车 JD-25调度绞车 JD-25调度绞车

2

精湛工艺 易维护 噪音低
Reasonable and fully automatic structure

JD-25调度绞车的电器设备具有防爆性能,可用于相对湿度在97%以内、周围介质温度不超过35℃、含有沼气
与煤尘的矿井中。

The electrical equipment of JD-25 dispatching winch has explosion-proof performance and can be used in mines with relative humidity below 97%,
ambient medium temperature not exceeding 35 °C, and containing biogas and coal dust.
通过两个刹车装置交替刹紧、松开
来调节牵引速度。

3

动力强劲 易操作 运行稳
Reasonable and fully automatic structure

JD-25调度绞车通过电动机经由减速机系统提供给卷筒扭矩,利用钢丝绳与卷筒的缠绕,以及刹车装置控制卷
筒运转和停止,满足调度和搬运物料之目的。

TThe JD-25 dispatch winch is supplied to the reel torque via the motor through the reducer system, the winding of the wire rope and the reel, and
the brake device to control the running and stopping of the reel for the purpose of scheduling and conveying materials.

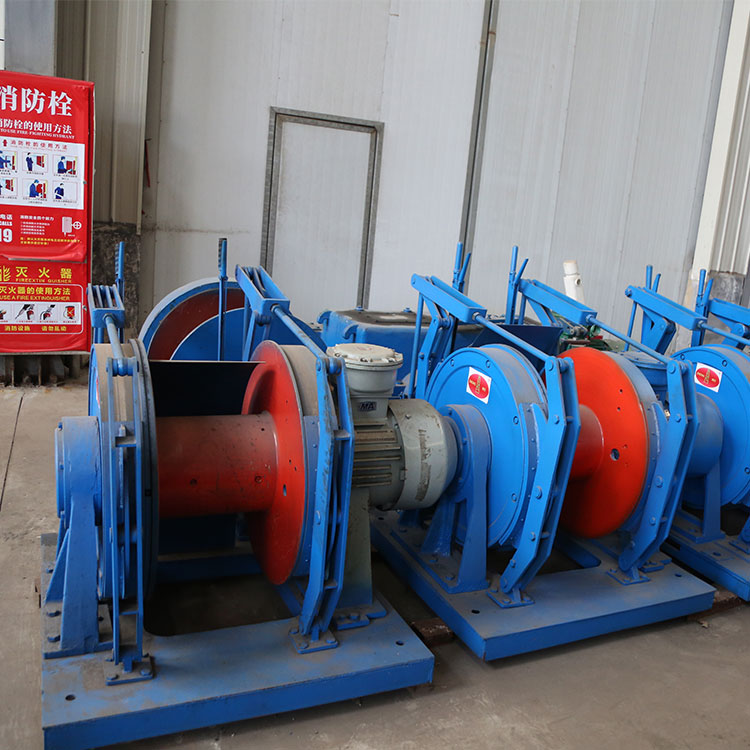

JD-25调度绞车 JD-25调度绞车

P rinciple of JD-25 dispatch winch
JD-25调度绞车原理

JD-25调度绞车

C omposition of JD-25 dispatch winch
JD-25调度绞车组成

JD-25调度绞车传动平面图

防护罩 电力液压
制动器
底座 电动机 制动阀 卷筒 离合闸
JD-25调度绞车电动机:
型号: YBJ25-4;
功率: 25千瓦;
转速: 1470转/分;
电压: 380伏/660伏;
外形尺寸(长×宽×高): 1350×1140×1190毫米;
绞车质量(包括电机) : 1460千克。
型号: JD-25;
外层钢丝绳静张力: 20千牛;
外层钢丝绳速度: 1.2米/秒 ;
容绳量: 400米;
钢丝绳直径: ∮16毫米;
卷筒规格: Φ300×356毫米;


JD-25调度绞车组成:防爆电动机(都是防爆的,电动机型号YBJ11.4-4 ),卷筒,底座支架。减速器(齿轮组合),轴承支架(支承架)。
