你确定你会正确的为调度绞车选型嘛？
标签：绞车

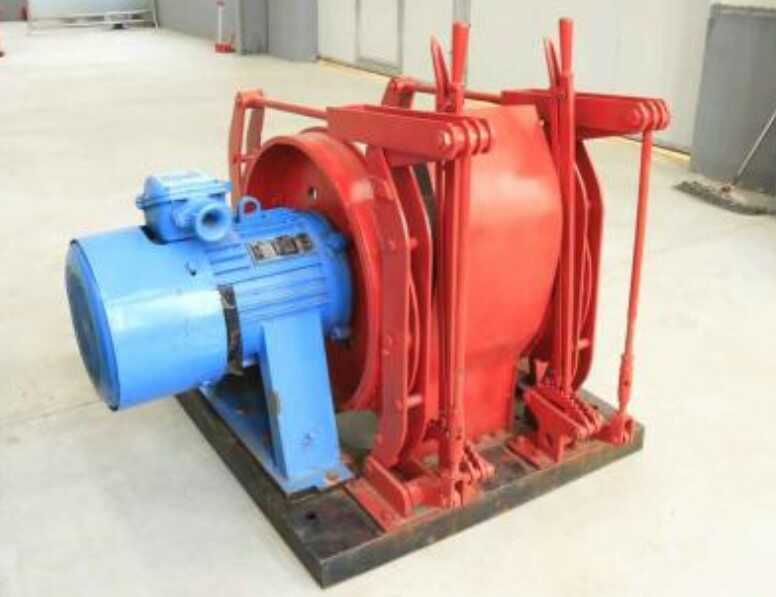

JD-2调度绞车
调度绞车
我们大家都知道调度绞车的型号是很多的，不同的项目要选取不同的调度绞车。在煤矿调度绞车的选型中，必须根据实际需求开展相关项目的设计，特别是在一些计算公式的选用中，一定要保证各项计算结果的精确性，严格控制危险事故的发生。下面我们为大家简单介绍一下调度绞车选型相关的计算公式。
调度绞车选型：
绞车的选型依据轨道下山绞车运行斜坡长度、坡度及牵引载荷的重量而定，绞车的牵引力必须大于载荷重量。
牵引载荷：
A =sin6°(Qz+ Q)×9.8×4
=0.1(3000+1500)×9.8×4
=17640N
=17.64KN
查JD-2型绞车牵引力为：20KN>17.64KN,故可选型于JD-2型绞车。
钢丝绳直径为18.5mm。
JD-2型绞车钢丝绳验算：
安全系数： m=ρh /Qj
m ——钢丝绳的安全系数
ρh ——钢丝绳破断力总和
Qj ——钢丝绳静拉力
Qj=g .(Qz+Q)n×(sinθ+f1cosθ)+g.q.L(sinθ+ f2cosθ)
=9.8×(3000+1500)×4×(sin6°+0.02cos6°) +9.8×1.2×200×(sin6°+0.2cos6°)
=21833.616N
安全系数m=ρh/Qj=166180/21833.616= 7.6>6.5
