调度绞车工作原理是什么
标签:JD-2.5调度绞车
JD-1.6调度绞车

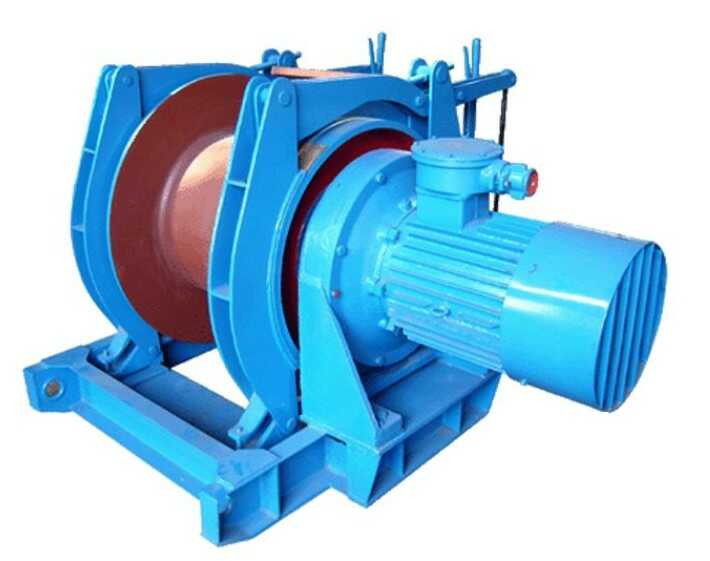

调度绞车
调度绞车型号无特殊使用环境,只要具有相应的安装基础和一定的工作面积以及必要的配电系统和必备的配套设施,即可投入使用。因为调度绞车主要用于矿井内,除产生一定的噪声外(在规定数值内),对周围环境及能源无其它影响。调度绞车所使用的动力为隔爆型电动机,可适用于有沼气或煤尘较多的场合,由于绞车卷筒安装了防护装置,所以整机使用和操作非常安全可靠。接下来再跟大家讲一下调度绞车的工作原理是什么,大家一起来看看,
调度绞车的工作原理:
电机齿轮带动左端小齿轮架的一对小行星齿轮旋转,由于小内齿轮是固定不动的,所以小行星齿轮除作自转外,还要围绕电机齿轮公转,即带动小齿轮架旋转,
从而使主轴旋转,固定在主轴右端的中心齿轮也旋转,于是带动大齿轮架上的一大行星齿轮转动,此时可有以下三种情况:
1、如果左刹车闸松开,右刹车闸刹住大内齿轮,大行星齿轮除作自转外,还要作公转,于是带动大齿轮架旋转,卷筒因与大齿轮架相联结,也旋转起来,即可进行调度牵引之用,此为工作状态。
2、如果左刹车闸刹住卷筒,右刹车闸松开,此时卷筒被刹住,大齿轮架因与卷筒相联结,也不旋转,大行星齿轮不作公转,只有自转,同时带动大内齿轮空转。重物因卷筒静止被停留在某一位置上,此为停止状态。
3、为了调节起升和下放速度或停止,两刹车闸可交替刹紧和松开。
4、如果左、右刹车闸均松开,重物便借助于自重下滑,带动卷筒反转,此为下放状态。此时,大齿轮架也反转,大行星齿轮既自转又公转,大内齿轮也旋转。
