调度绞车的安装步骤以及注意事项介绍
标签：JD-1调度绞车
调度绞车
绞车

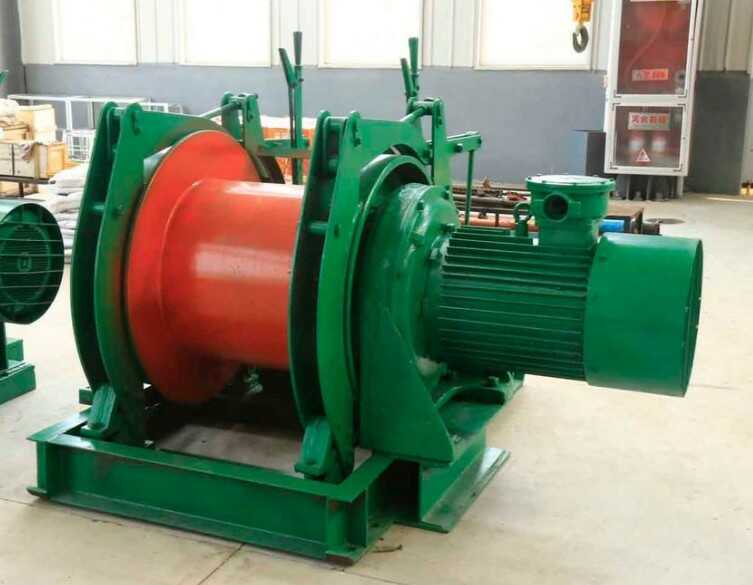

调度绞车是一种常用的矿山施工设备，属于较为重要的矿山设备之一，调度绞车也是人们常说的矿用小绞车，方便快捷是调度绞车的特点，现在被广大矿山企业以及施工场所亲睐。本次为大家整理了一篇关于调度绞车安装顺序以及调度绞车安装技术措施等方面的文章供大家学习。
安装技术措施
1、工序
1)检查设备及配件;
2)安装卷筒;
3)安装减速机;
4)联轴器;
5)安装电视;
6)灌浆稳固;
7)剩余电气柜、操作台、液压站、深度指示器、电阻、照明等可以穿插进行。
安装技术要求
安装质量及技术要求主要参考煤炭行业提升机安装质量标准
盘型闸
1、松闸时，闸瓦与制动盘间隙为0.5~1mm。同一副闸瓦两面间隙应一致，偏差不大于0.1mm。
2、闸瓦与制动盘的接触面不应小于60%。
3、同一幅制动器的支架端面与制动盘中心线距离应一致，偏差不大于±0.5mm。
4、同一幅制动器两闸瓦平行度偏差不大于0.5mm。
5、制动器支架端面与制动盘中心面的平行度偏差不大于0.2mm。
紧固件：
1、螺纹连接件和锁紧件必须齐全，牢固可靠。无严重变形，螺纹无乱扣或秃扣。
2、键不得松旷，打入时不得加垫，露出键槽的长度应小于键全长的20%、大于键全长的5%。
主轴装置：
1、主轴轴心线与提升中心线的垂直度偏差不得超过0.15/1000.
2、提升中心线的位置度偏差不超过5mm。
3、主轴的水平度偏差不应超过0.1/1000.
4、主轴轴心线标高偏差不大于±50mm。
5、岑木采用较干燥的硬木，车销绳钩后，卷筒直径不大于2mm。
调度绞车安装注意事项：
新购买的调度绞车在安装前应进行检查和空转试验。当在地面或井下作安装时，应将检查牢固地安装在地基上，并用地脚螺栓将调度绞车稳固，安装地点应平整且便于操作和观察。安装位置应尽量是出绳方向与卷筒轴线垂直，以有利于排绳。
如果在井下作临时性绞车安装时，可固定在枕木上，而后在用四根木桩撑顶住，前面两根木桩上端旭向前倾斜。
