调度绞车刹车装置配件介绍
标签：JD-2.5调度绞车

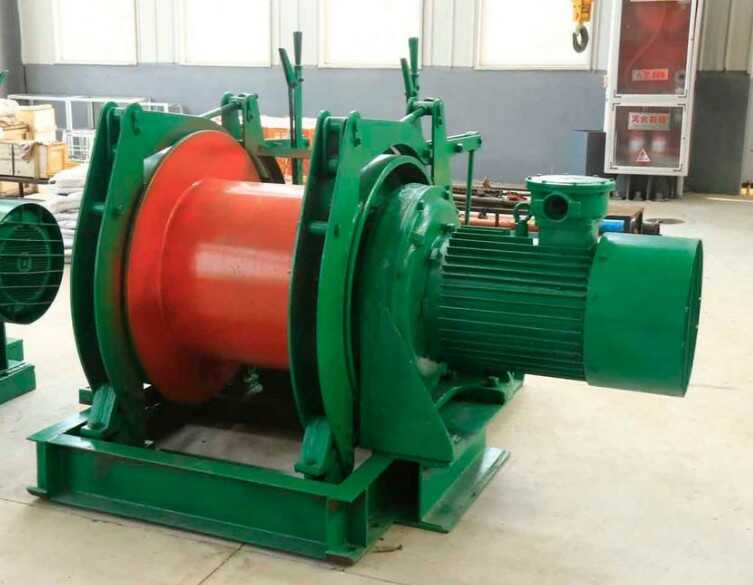

JD调度绞车
调度绞车
调度绞车的刹车装置和汽车的刹车装置是不一样的，调度绞车有两个刹车装置。在正常情况下，装在调度绞车电动机一侧的左刹车可以通过手的动作来控制卷筒的运转和停止。右侧刹车具有离合器的作用，刹紧时卷筒进入了工作状态，做刹车装置同时还具有安全制动的作用，当教材过载，或其他原因引起电流增大时都会通过磁力启动器的限流热继电器使教材电机断电，此时调度绞车左刹车装置中的电力液压推动器电机同时断电进行紧急刹车，起到安全制动的目的。调度绞车
调度绞车刹车装置配件：
1—刹车手柄
2—锁紧螺母
3—调节螺杆
4—支承座
5—刹车钢带
6—铆钉
7—刹车带
8—刹车拉板
9—调节叉头
10—销轴
1、19—支承座
2—拐臂
3—扇形轮
4—螺母
5—锁紧螺母
6—棘齿
7—拉紧螺杆
8—刹车拉板
9—棘齿拉板
10—刹车手把
11—支承杠杆
12—叉板
13—锁紧螺母
14—调节螺杆
15—刹车竖板
16—销轴
17—制动闸块组件
18—调节定位块制动闸
