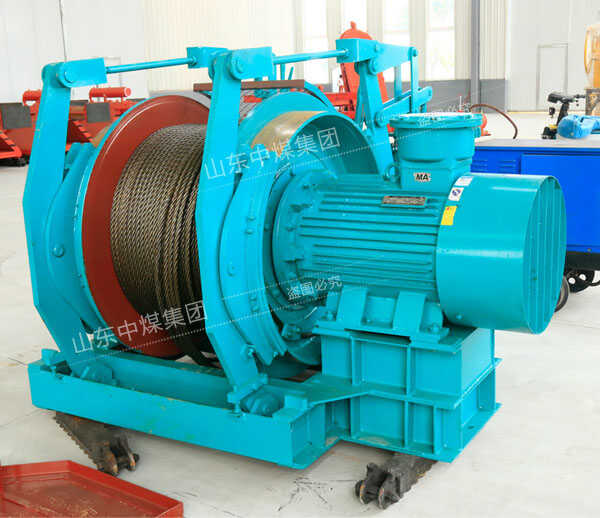

调度绞车各个部件的作用

标签:

JD-2.5调度绞车

JD-1.6调度绞车

调度绞车

你知道调度绞车的变频控制系统设备包括什么吗?调度绞车的变频控制系统设备包括变频控制柜、plc、主操作台。供电电源为ac380v,50hz,三相四线制,由外部用户开关引至变频控制柜,内设总开关,其额定容量根据装机总容量选配,具有短路、过载、失压等多种保护功能。控制及信号电源为ac220v,由单相隔离变压器供电,变频控制柜设有风机进行通风散热。主电路主要有变频器电机回路,控制回路主要有plc、检测元件、电磁阀、中间继电器及指示灯等组成。接下来详细的给大家介绍一下各个部件的作用!
   一 变频控制柜
   内设保护变频器的断路器、风光变频器、及三相双掷开关等。
   1 提升机专用变频器,具有较大的启动力矩、加速力矩和制动力矩,电机可在四象限运行,并且具有能量回馈单元,将制动时产生的再生能量回馈给电网。
   2 具有的过压、欠压、过载、短路、温升等多种保护功能。
   3 具有开机连锁保护,自动限速保护,完全适用调度绞车要求的力矩大,频繁启停、频繁加减速及四象限运行。
   变频器上的数字输入、数字输出接口与plc相连,交接信息,随时控制调度绞车的运行速度。在变频器中可设置加减速时间,s形速度曲线加速,可大限度地减小启动过程中的机械冲击,对调度绞车具有较高的安全性。
   二 plc控制柜
   plc控制系统采用plc,模块化结构,配置包含有数字输入、输出模块、模拟量输入输出模块、电源模块、cpu模块等。
   系统采用cpu224和模拟量模块em232。
   cpu224有14个(i/o)输入接口和10个输出接口。
   模块em232控制变频器的运行频率,进而控制电机的转速。
   plc输入数字信号有:控制调度绞车运行的正转指令信号,反转指令信号,停机指令信号,低速指令,中速指令,急停指令,变频器故障复位,控制调度绞车的东限位开关信号,西限位开关信号,断绳保护信号,变频器故障信号。
   plc输出信号有开停机信号,正反转信号,复位,急停及各种状态指示信号。
   plc的模拟量输出信号用来控制变频器的运行频率。
   plc通过程序对输入指令信号进行各种逻辑处理,转换成一套效率高执行的控制指令,控制执行元件,完成自动化控制功能。
   三 主操作台
   主操作台装有调度绞车运行距离的监控显示,以方便司机进行操作控制。其操作采用手柄控制方式。
   为不改变司机的操作习惯,仍采用原操作台控制。调度绞车
