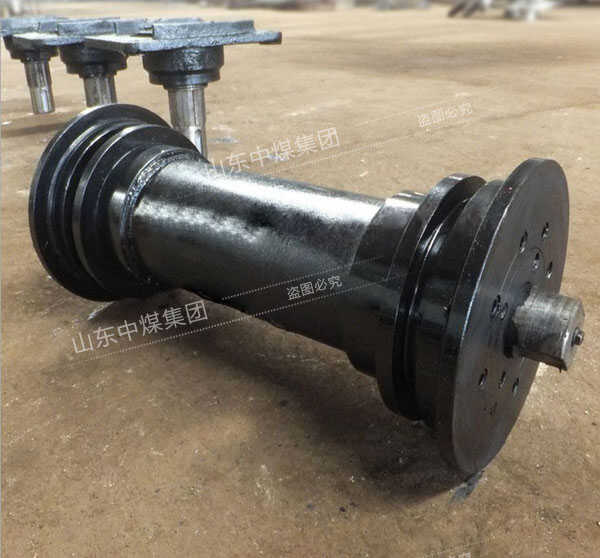

滚筒及行星齿轮传动装置是调度绞车的基础配置,调度绞车采用一级差动轮系和一级定轴轮系进行传动,在行星轮系采用了浮动结构,左端支承在电机上,右端支承在支架上,指示器的出轮与卷筒的内出轮相啮合,该配置直接关系到调度绞车到绞车的正常运转,工作人员的人身安全,企业的生产利润等等。下面为大家详细介绍一下调度绞车配件之滚筒及行星齿轮传动装置的相关信息!
价格是一个非常关键而且敏感的因素,重要的关键矿山机械设备订货时应把质量放在第1位,选择供货及时,质量可靠的供应商,价格对于产品来说也是很重要,但第1要素肯定是质量。
到底是什么决定了绞车的价格,我们以调度绞车配件为例来逐步分析:
滚筒常用传动方式对比
电动滚筒的其传动方式常见的有定轴齿轮传动、摆线针轮传动、行星齿轮传动等,各种传动方式的结构和性能各不相同,进行相关的比较如下 。
1.定轴齿轮传动方式
定轴齿轮传动方式是采用普通的多级圆柱齿轮传动,由于单级传动尺寸有限,通常需要两级传动来完成,即第1级外啮合的圆柱齿轮传动和第二级内啮合的圆柱齿轮传动,才能达到普通电动滚筒所需要的传动比,其特点是传动方式简单,制造方便,是目前生产厂家的各类电动滚筒普遍采用的传动方式。
由于其传动结构的特点,自身存在诸多缺陷,如单级传动的径向力,造成电动滚筒的中心轴线始终存在较大的侧向力,运行时有交变力,使滚筒端盖螺栓容易松动、漏油。
2.摆线针轮传动方式
摆线针轮传动方式是应用摆线传动原理,其特点是传动比范围大,只要单级传动可以完成普通电动滚筒所需要的传动比,传递扭矩大,通常应用于较大功率的内置式和外置式电动滚筒中 摆线针轮传动方式的弊病是高速输入端为偏心结构,容易磨损,影响使用寿命。特别是较大功率的滚筒,所用的摆线输入中心轮的偏心结构,无法克服高速运行时,产生的巨大惯性矩对其输入轴承的破坏作用。
3.行星齿轮传动方式
行星齿轮传动结构紧凑,三点对称,受力均衡,传动效率高,具有功率分流和动轴线的运动特性,由于在中心轮的周围均匀分布着数个行星轮来共同分担载荷,故使得每个齿轮所承受的负荷较小,所以可以采用较小的模数,从而缩小了其外廓尺寸,使其结构紧凑。
行星齿轮的设计
传动结构
传统的行星齿轮传动要达到电动滚筒所需要的传动比,往往要两级、甚至三级传动,还要考虑级问联接方式,属于两级传动,实现该传动方式,将使电动滚筒的结构变得非常复杂。对制造、安装、检测都有严格的要求,生产成本高,使得推广应用困难。失去了行星齿轮传动体积小结构紧凑的优势。
