调度绞车结构的组成

标签:

调度绞车

JD-4调度绞车

调度绞车结构

本次小编和大家说的产品是我们的调度绞车,大家一起来看一看调度绞车结构的组成,请大家仔细阅读哦!

山东中煤调度绞车在结构上采用了两组内齿轮传动副和一级行星齿轮传动。两组内齿轮副装在卷筒内,电动机轴端装有电机齿轮直接伸入卷筒内与小内齿啮合,经小连轴齿传递到另一小内齿轮,再传递到大连轴齿。大连轴齿与大行星齿合,带动行星机构转动。此时有三种情况:

1、 如果左轮刹车闸松开,右刹车闸刹住大内齿轮,此时大行星齿轮除作自转外还要围绕中心齿轮公转,同时带动了大齿轮架旋转,由于卷筒是由键机及个螺栓和大齿轮架联结在一起的,因此滚筒也旋转起来,此时即可进行牵引,称为牵引工作状态。

2、 如果右刹车闸松开,左刹车闸杀住滚筒,此时滚筒停止转动,重物被停留在某一位置,称为停止状态。这时右端齿轮架不再旋转,大行星齿轮亦不再公转,而是自转,并带支大内齿轮空转。

3、 如果左、右两刹车闸均松开,重物便自重自由下落,带动滚筒反转,称为工作下放状态。为了调节下放速度或停止,两刹车装置应交替刹紧或松开。

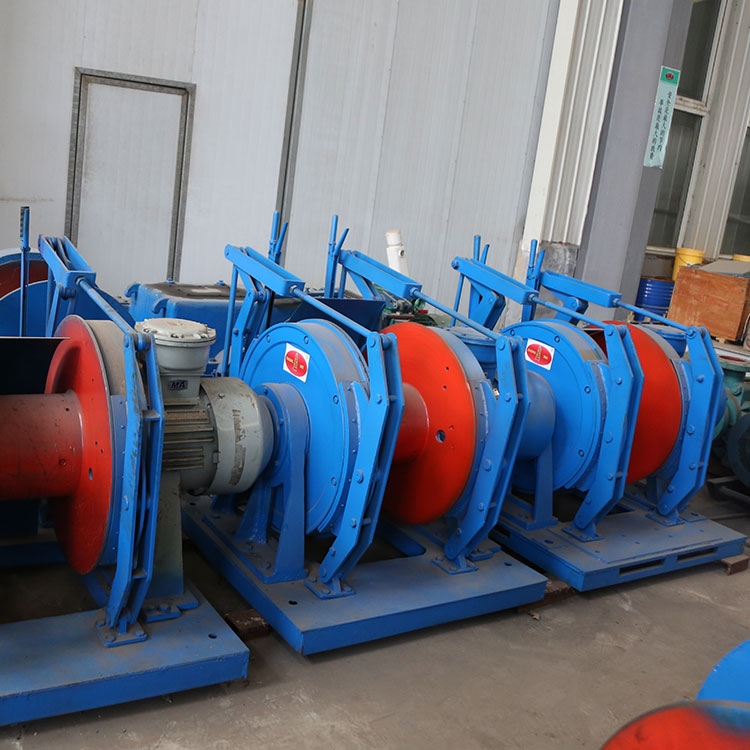

调度绞车
