装配调度绞车的顺序
标签：调度绞车

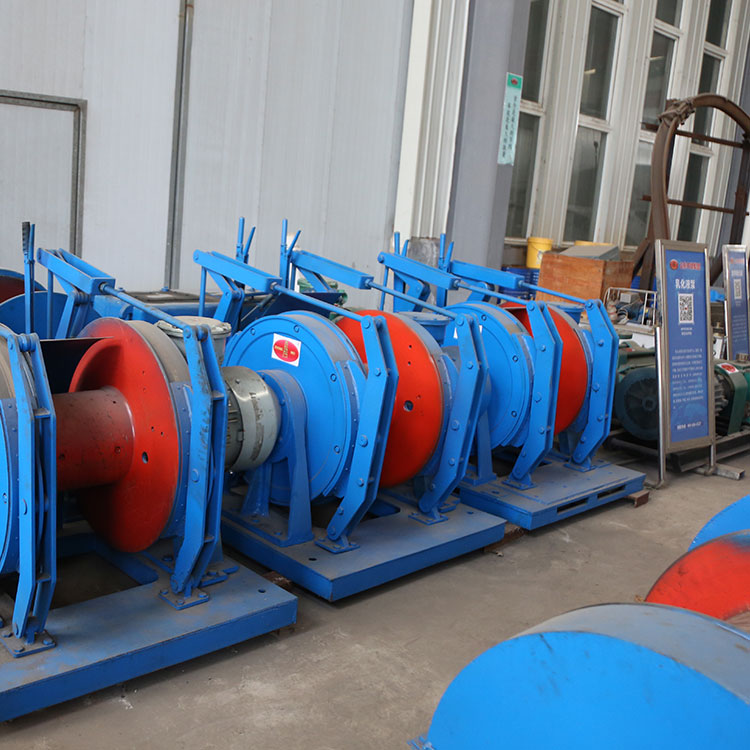

JD-4调度绞车
装配调度绞车
调度绞车装配前须熟悉绞车各部分的构造，防止错装、漏装，所有零件均需擦洗干净，严防铁屑等脏物带入，所有滚动轴承应在油槽中加热后(不超过100℃)进行套装，不得硬打、硬砸；在装配过程中，对各运转零件及滚动轴承应随时涂注润滑油。所以本次小编跟大家说说调度绞车的装配顺序！大家一起来看看吧！
装配调度绞车的顺序：
可先按部件组装成体，即：
(1)高速传动付部件;
(2)卷筒组件;
(3)刹车装置部件;
(4)低速传动付部件;
(5)装入卷筒内腔幅板内，然后将筒卷翻身倒置(有刹车盘一面朝上)，装高速传动付部件，旋上8个螺钉。
(6)底座、电机、电机支架、轴承架。组装：先将130滚珠轴承。
(7)使与卷筒固牢，再装轴承套用螺钉旋紧，再将卷筒颠倒位置(使刹车盘一面朝下)，装低速传动付部件，装端盖、油封，用螺钉8个旋紧装制动轮。
(8)吊起装刹车部件、轴承支架、电动机、电机支架于底座上，用螺栓固牢。
拆卸基本上与装配顺序相反。
绞车的拆卸应在机修厂或车间进行。
拆卸时要细心，不要损坏零件。
