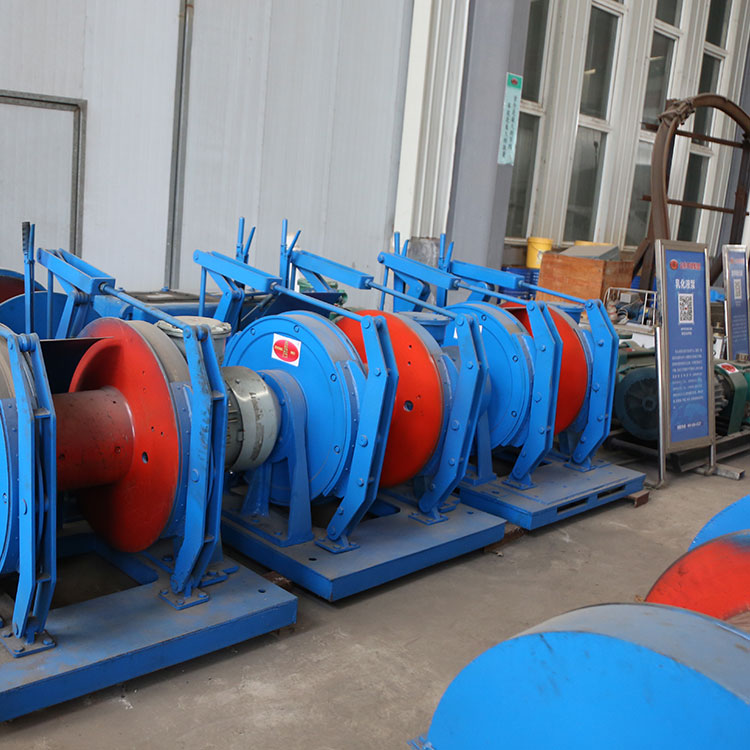

你知道调度绞车的变频控制系统设备包括什么吗？调度绞车的变频控制系统设备包括变频控制柜、plc、主操作台。供电电源为ac380v，50hz，三相四线制，由外部用户开关引至变频控制柜，内设总开关，其额定容量根据装机总容量选配，具有短路、过载、失压等多种保护功能。控制及信号电源为ac220v，由单相隔离变压器供电，变频控制柜设有风机进行通风散热。主电路主要有变频器电机回路，控制回路主要有plc、检测元件、电磁阀、中间继电器及指示灯等组成。接下来详细的给大家介绍一下各个部件的作用！

一 变频控制柜

内设保护变频器的断路器、风光变频器、及三相双掷开关等。

1 提升机专用变频器，具有较大的启动力矩、加速力矩和制动力矩，电机可在四象限运行，并且具有能量回馈单元，将制动时产生的再生能量回馈给电网。

2 具有的过压、欠压、过载、短路、温升等多种保护功能。

具有开机连锁保护，自动限速保护，完全适用调度绞车要求的力矩大，频繁启停、频繁加减速及四象限运行。

变频器上的数字输入、数字输出接口与plc相连，交接信息，随时控制调度绞车的运行速度。在变频器中可设置加减速时间，s形速度曲线加速，可大限度地减小启动过程中的机械冲击，对调度绞车具有较高的安全性。

二 plc控制柜

plc控制系统采用plc，模块化结构，配置包含有数字输入、输出模块、模拟量输入输出模块、电源模块、cpu模块等。

系统采用cpu224和模拟量模块em232。

cpu224有14个(i/o)输入接口和10个输出接口。

模块em232控制变频器的运行频率，进而控制电机的转速。

plc输入数字信号有：控制调度绞车运行的正转指令信号，反转指令信号，停机指令信号，低速指令，中速指令，急停指令，变频器故障复位，控制调度绞车的东限位开关信号，西限位开关信号，断绳保护信号，变频器故障信号。

plc输出信号有开停机信号，正反转信号，复位，急停及各种状态指示信号。

plc的模拟量输出信号用来控制变频器的运行频率。

plc通过程序对输入指令信号进行各种逻辑处理，转换成一套效率高执行的控制指令，控制执行元件，完成自动化控制功能。

三 主操作台

主操作台装有调度绞车运行距离的监控显示，以方便司机进行操作控制。其操作采用手柄控制方式。

为不改变司机的操作习惯，仍采用原操作台控制。
