调度绞车的装配顺序
标签：调度绞车

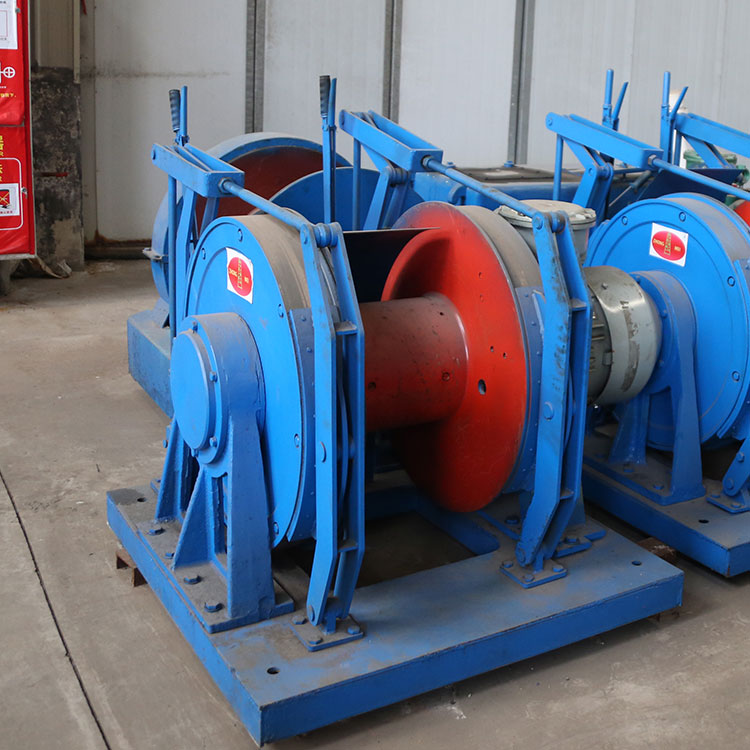

JD-1.0调度绞车
调度绞车装配顺序
感谢大家不离不弃一直来看小编的文章，这一次小编来给大家介绍一下调度绞车的装配顺序，下面我们跟随中煤的小编一起来了解一下吧！
调度绞车的装配顺序：
(1)高速传动付部件;
(2)卷筒组件;
(3)刹车装置部件;
(4)低速传动付部件;
(5)装入卷筒内腔幅板内，然后将筒卷翻身倒置(有刹车盘一面朝上)，装高速传动付部件，旋上8个螺钉。
(6)底座、电机、电机支架、轴承架。组装：先将130滚珠轴承。
(7)使与卷筒固牢，再装轴承套用螺钉旋紧，再将卷筒颠倒位置(使刹车盘一面朝下)，装低速传动付部件，装端盖、油封，用螺钉8个旋紧装制动轮。
(8)吊起装刹车部件、轴承支架、电动机、电机支架于底座上，用螺栓固牢。
拆卸基本上与装配顺序相反，绞车的拆卸应在机修厂或车间进行。
