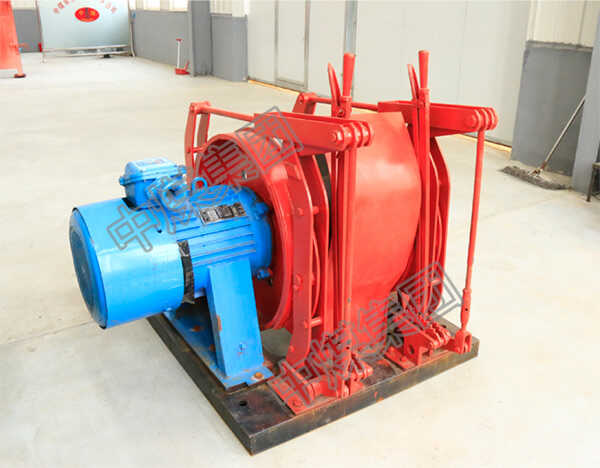

调度绞车变频控制系统设备包括变频控制柜、PLC、主操作台。 供电电源为 AC380V,50Hz,三相四线制,由外部用户开关引至变频控制柜,内设总开关,其额定容量根据装机总容量选配,具有短路、过载、失压等多种保护功能。 控制及信号电源为 AC220V，由单相隔离变压器供电，变频控制柜设有风机进行通风散热。主电路主要有变频器电机回路，控制回路主要有西门子PLC、检测元件、电磁阀、中间继电器及指示灯等组成。

(1)变频控制柜内设保护变频器的断路器、风光变频器、及三相双掷开关等。 系统采用山东中煤工矿物资集团有限公司生产的提升机专用变频器，该产品具有较大的启动力矩、加速力矩和制动力矩，电机可在四象限运行，并且具有能量回馈单元，将制动时产生的再生能量回馈给电网。本产品除一般变频器所具有的过压、欠压、过载、短路、温升等多种保护功能外，还具有开机连锁保护，自动限速保护，完全适用调度绞车要求的力矩大，频繁启停、频繁加减速及四象限运行等运行特点，是矿用调度绞车变频改造的理想选择 。 变频器上的数字输入、数字输出接口与 PLC 相连，交接信息，随时控制调度绞车的运行速度。在变频器中可设置加减速时间， S 形速度曲线加速 , 可限度地减小启动过程中的机械冲击，对调度绞车具有较高的安全性。

(2)PLC 控制柜

PLC 控制系统采用德国西门子PLC 系列，模块化结构，配置包含有数字输入、输出模块、模拟量模块、电源模块、 CPU 模块等。在本系统中采用采用西门子 CPU224 和模拟量模块 EM232 。 　　(3)主操作台 主操作台装有调度绞车运行距离的监控显示，以方便司机进行操作控制。其操作采用手柄的方式。为不改变司机的操作习惯，仍采用原操作台控制。

(4) 变频器 JD-BP32-90T 主要技术指标 变频器额定功率 90KW 额定输出电流 170A 输入频率 45Hz～55Hz 允许电压波动 ±20% 频率分辨率 0.01Hz 过载能力 160%连续1min 220% 1.5S 转矩特性： 启动转矩大于两倍额定转矩; 低频转矩， 6Hz时大于1.6倍额定转矩 直流制动、回馈制动等多种制动方式。 除一般变频器所具有的各种保护功能之外，还具有开机连锁保护，自动限速保护功能等，确保调度绞车安全，避免各种事故发生。
