JD-0.3调度绞车

精工细作 寿命更长
产品推荐

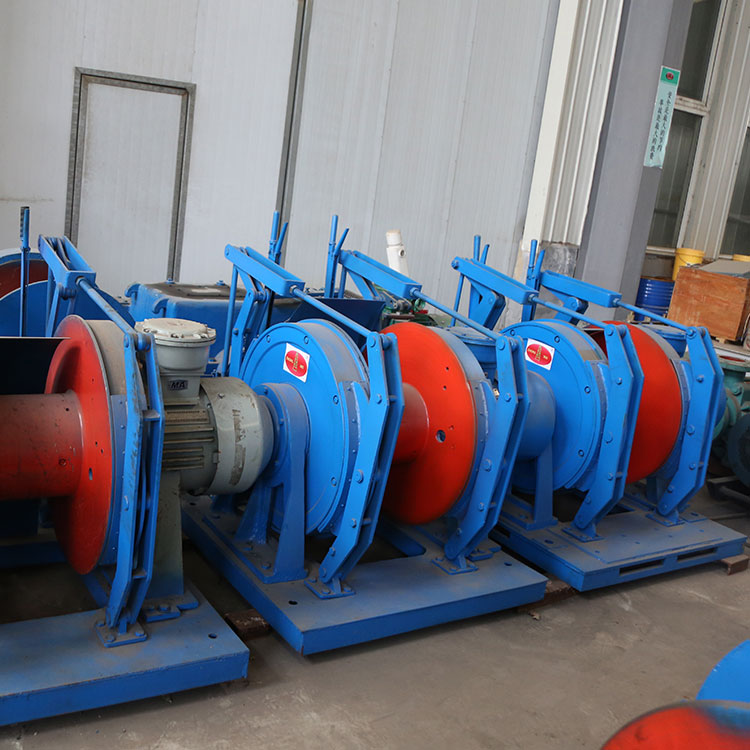

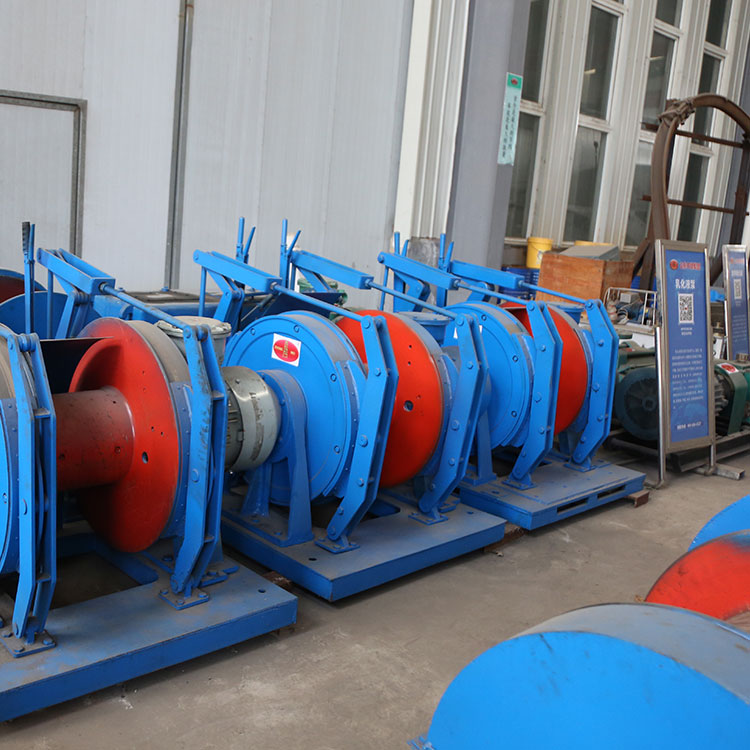

JD-0.3调度绞车整体介绍

JD-0.3调度绞车主要用于矿井内的上下山、井下车场、中间巷道和采区运输巷等调度矿车、掘进头调度绞车以及进行地面调度和搬运重物等作业。可用于煤矿、冶金矿山、建筑工地等场合作拖运、提升工作或其他辅助搬运工作,但不得做载人使用,JD-0.3调度绞车的电器部分可配置隔爆和非隔爆两种形式,JD-0.3调度绞车的电气设备均具有的防爆性能,可在有瓦斯及煤尘的矿井条件下使用。

JD-0.3调度绞车优势

结构紧凑 | 起动平稳 | 操作灵活 | 制动可靠

通过两个刹车装置交替
刹紧、松开来调节牵引
速度。

JD-0.3调度绞车是用于调度车辆的一种绞车,常用于井下采区、煤仓及装车站调度室、牵引矿车,也可用于其他辅助牵引作业。

环境相对湿度不超过95%
(25℃)
环境温度-10~40℃
海拔高度在2000m以下
空中的甲烷、煤尘和硫化
氢等不得超过相关规定。
严禁两个刹车带同时刹
紧!易发生设备事故。
刚性好 效率高

JD-0.3调度绞车电控系统采用QBZ-80/660N型矿用隔爆型可逆真空电磁起动器,实现对绞车
正转,反转,停止的控制,同时也能实现对电动机的保护。

易操作 运行稳

JD-0.3调度绞车通过电动机经由减速机系统提供给卷筒扭矩,利用钢丝绳与卷筒的缠绕,以及
刹车装置控制卷筒运转和停止,满足调度和搬运物料之目的。

易维护 噪音低

D-0.3调度绞车的电器设备具有防爆性能,可用于相对湿度在97%以内、周围介质温度不超过
35℃、含有沼气与煤尘的矿井中。

JD-0.3调度绞车组成

结构紧凑 | 起动平稳 | 操作灵活 | 制动可靠

1 —电动机; 2 —电机齿轮; 3 —第一级行星齿轮; 4 —第一级内齿轮圈; 5 —传动主轴; 6 —第二级中心齿轮套; 7 —第二级行星齿轮; 8 —第二级内齿轮圈; 9 —刹车装置; 10 —卷筒; 11 —轴承座; 12 —底座

从图中可以看出,JD-0.3调度绞车的传动原理是用右闸闸住内齿轮圈,此时左闸松开状态,右部的 大内齿轮圈不转,中心齿轮(太阳轮)的旋转带动行星齿轮旋转,此时的行星齿轮除绕自 身中心轴线旋转,同时又在与大内齿轮圈作相对旋转——公转运动,由于右部的大内齿轮 圈不旋转,因而行星齿轮公转而带动行星架作旋转运动,行星架与卷筒固定在一起的,因 此滚筒作相对应的旋转而工作。卷筒的正反转为调度绞车的收放钢丝绳工作。 4 反之,当松开右手制动闸时,整个传动成为定轴轮系,这时卷筒不转动(达到绞车制 动) ,电动机与各个齿轮空转。

JD-0.3调度绞车参数

结构紧凑 | 起动平稳 | 操作灵活 | 制动可靠

JD-0.3调度绞车技术参数:
型号: JD-0.3
牵引力 kN 3
平均绳速 m/s >0.7
钢丝绳直径 mm 9
容绳量 m >140
传动比 40.7
钢丝绳直径 mm 9a
电机功率 kW 3
电压等级 V 380/660 1140/660
外形尺寸(长×宽×高) mm 800×566×527
绞车重量 kg 233
电机号 YB-100L2-4
