JD-25调度绞车

标签:

调度绞车

JD-25调度绞车

绞车

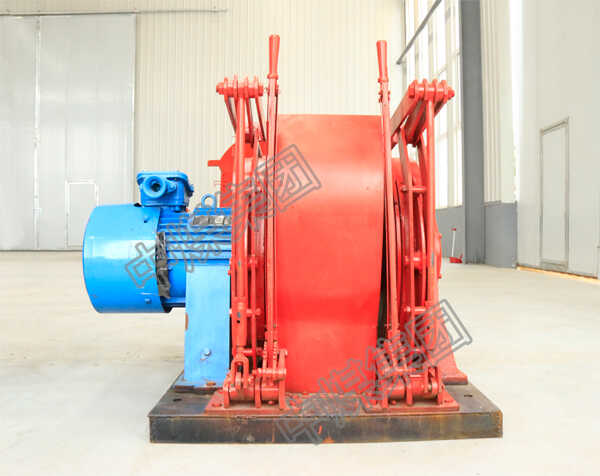

产品图片
JD-25调度绞车
产品信息

JD-25调度绞车产品介绍

JD-25调度绞车主要用于煤矿井下调度矿车或辅助牵引之用,亦可用于矿山地面、冶金矿场或建筑工地等进行调度和其他运输工作。绞车配有隔爆电气设备,可用于煤尘及瓦斯的矿井中。绞车工作环境的瓦斯和粉尘含量不得超过《煤矿安全规程》规定的标准。绞车周围温度不得超过40℃,湿度 不得超过95%,海拔高度不得超过1000米。

JD-25调度绞车结构特点与工作原理

JD-25调度绞车由电机、卷筒装置、刹车系统、底座、防护罩等部件组成,结构上采用两级行星齿轮传动,分别布置在主轴的两端,主轴贯穿卷筒并支承在左右支架上,电动机采用法兰盘式固定在左支架上。

工作原理:电机齿轮带动左端小齿轮架的一对小行星齿轮旋转,由于小内齿轮是固定不动的,所以小行星齿轮除作自转外,还要围绕电机齿轮公转,即带动小齿轮架旋转,从而使主轴旋转,固定在主轴右端的中心齿轮也旋转,于是带动大齿轮架上的一大行星齿轮转动。

JD-25调度绞车技术参数

型号:JD-25;

外层钢丝绳静张力:20千牛;

外层钢丝绳速度:1.2米/秒 ;

容绳量:400米;

钢丝绳直径:∮16毫米;

卷筒规格:Φ300×356毫米;

电动机

型号:YBJ25-4;

功率:25千瓦;

转速:1470转/分;

电压:380伏/660伏;

外形尺寸(长×宽×高):1350×1140×1190毫米;

绞车质量(包括电机) :1460千克。
