调度绞车产品概述

SCHEDULING WINCH'S INTRODUCTONG

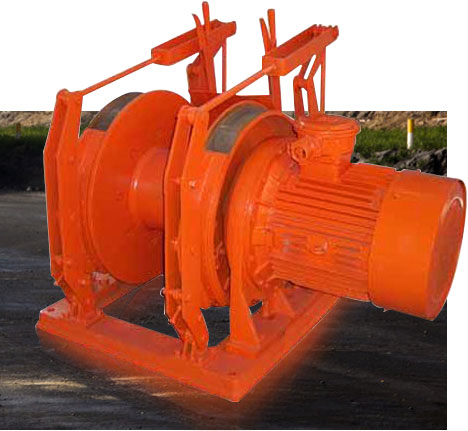

调度绞车

调度绞车用于矿井中、井底车场、中间巷道、采区运输巷编组矿车,掘进头调度矿车。也可供矿山地面,冶金矿场建筑工地进
行地面辅助搬运工作。

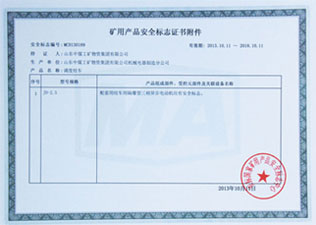

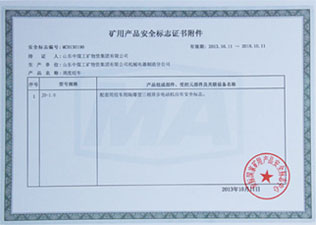

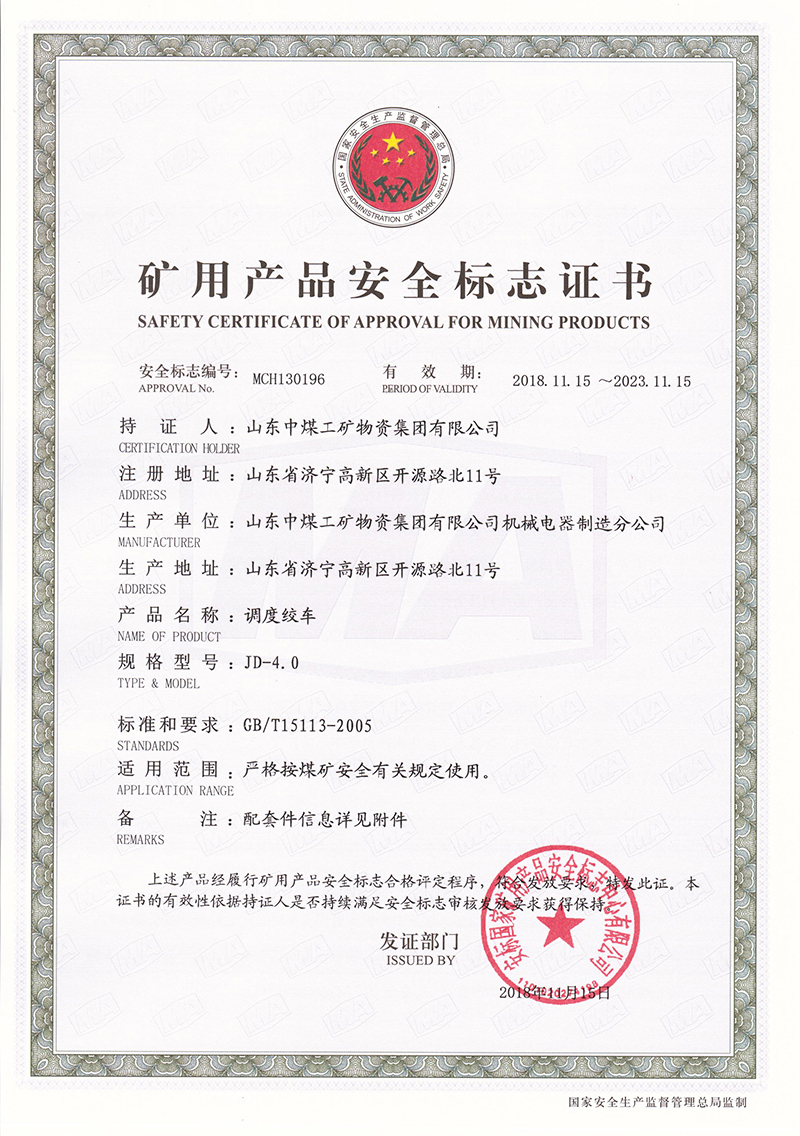

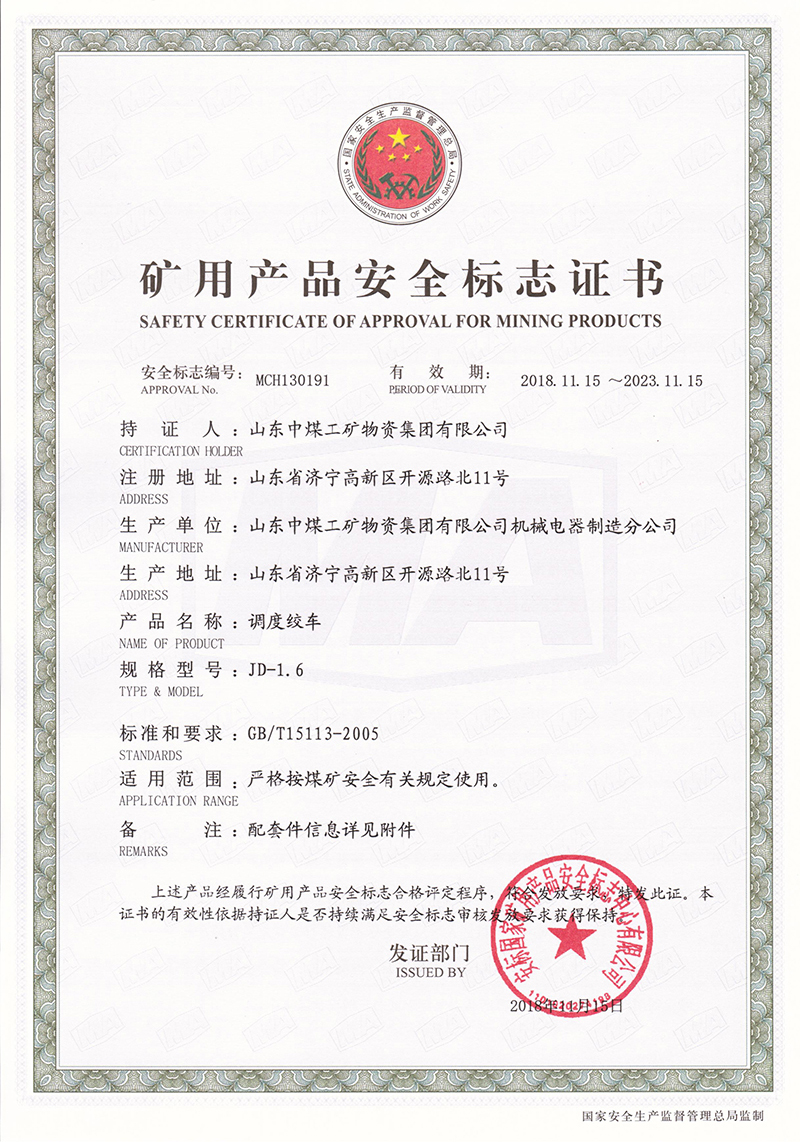

绞车的电器设备具有防爆性能,必须具有在有
效期内的《矿用产品安全标志证书》的产品,
方可用于煤尘及瓦斯的矿井中。

使用环境

(1)、环境温度为-10℃~+40℃;环境相对
湿度不超过95%(+25℃);海拔高度2000米以下。

(2)、周围空气中的甲烷、煤尘、硫化氢和二
氧化碳等不得超过《煤矿安全规程》中所规定的
安全含量。

调度绞车的主要特征:

           绞车由下列主要部分组成。电动机、卷筒、行星齿轮传动
                                装置、刹车装置和机座。

                                    绞车的减速机构为两级行星齿轮传动。电动
                                     机轴与高速传动的太阳轮轴之间由齿轮联
                                     轴器连接,绞车内部支承均采用滚动轴承。

                                     型号含义示例

                                     如:JD-2.5 调度绞车
                               J-----卷扬机类
                           D-----调度绞车
                       2.5-----外层钢丝绳最大静张力25N

调度绞车工作原理

电机齿轮带动左端小齿轮架上的一对小行星齿轮旋转,由于左端内齿轮是固定不动的,所以小行星齿
轮除作自转外,还要围绕电机齿轮公转,即带动了左端齿轮架旋转,齿轮架使中心齿轮也旋转。于是带动了右端齿轮架上
的一对大行星齿轮转动。此时有三种情况:

  • 如果左轮刹车闸松开,右刹车闸刹住大内齿轮,此时大行星齿轮除作自转外还要围绕中心齿轮公转,同时带动了大齿轮架旋转,由于卷筒是由键机及个螺栓和大齿轮架联结在一起的,因此滚筒也旋转起来,此时即可进行牵引,称为牵引工作状态。

  • 如果右刹车闸松开,左刹车闸杀住滚筒,此时滚筒停止转动,重物被停留在某一位置,称为停止状态。这时右端齿轮架不再旋转,大行星齿轮亦不再公转,而是自转,并带支大内齿轮空转。

  • 如果左、右两刹车闸均松开,重物便自重自由下落,带动滚筒反转,称为工作下放状态。为了调节下放速度或停止,两刹车装置应交替刹紧或松开。

调度绞车工作原理

调度绞车

调度绞车由下列主要部分组成:电动机、卷筒装置、左右支架、刹车装置和机座。
调度绞车在结构上采用两极行星齿轮传动,分别布置在主轴的两端,主轴贯穿滚筒,左端支承在左支架上,右端支承在右支架上,电 动机采用法兰盘固定在左支架上。

卷筒装置的主要功用有三种,一是卷绕钢
丝绳以牵引和下放重物,二是通过卷筒
内腔的行星齿轮减速机构起到减速作,
三是通过卷筒刹车盘上装设的制动
器起到控制卷筒旋转或停转的作用。
整个卷筒装置结构紧凑、运转灵活。
绞车卷筒边缘距钢丝绳最外缠绕层的
高度不应小于2.5倍钢丝绳直径。

01.卷筒装置

卷筒装置

底座为焊接结构,绞车底座是由型钢焊接而
  成。电机支架、轴承支架分别用螺栓固定
      在底座的两端。根据各处受力不同,选
          用不同厚度的钢板。注意:1、刹车装
            置中的刹车带摩擦性能应满足如下要
          求:a.在摩擦试验时,不应发生有焰燃
        烧和无焰燃烧现象,在密闭的隔爆箱内
   不应引起爆炸。b.在摩擦试验时,试件和试验盘表面温度不应大于150℃。

绞车底座

02.绞车底座

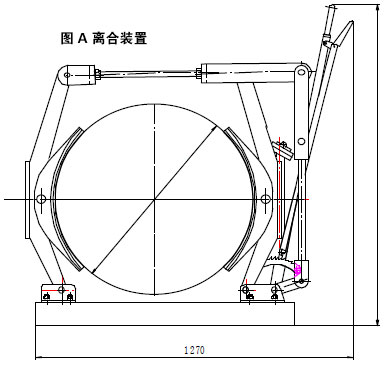

绞车上有两个结构相同的刹车装置,他们通
过托架固装在底座上。装在另一侧制动轮
上的右刹车起到离合器的作用,当制动
轮被刹紧时,卷筒便进入牵引重物的
工作状态。左刹车装置同时还具有
安全制动的作用,当绞车断电、
过载、或其它原因引起电流增大时,
绞车上安装的磁力起动器的限流热继
电器装置就会使绞车电机自动断电,此
时左刹车装置会进行紧急刹车,从而起到
安全制动的目的。

03.刹车装置a

刹车装置a

刹车材料采用石棉材料。石棉刹车带用铆钉
  紧固在刹车闸上,制动时,只需上拉制动
      手把使刹车带抱紧卷筒或制动轮 便可
          使绞车停车或旋转绕绳。注意:1、铆
            钉的材质应选用铜或不锈钢材料,铆
          钉的沉孔深度应为2-3mm。 2、选用
          的非金属材料性能要求应符合
  MT113-1995 的阻燃抗静电的规定。

03.刹车装置b

03.刹车装置b

调度绞车安装与试运转

安装前的准备

在安装前,首先检查绞车的安装位置情况,安装地点应平整、宽敞,便于操作和观察。

安装前的准备

滚筒应与滑轮或挂钩对中,此中线力求与绞车轴线垂直。

绞车使用场合流动性较大时,可用木板或槽钢作底盘,将绞车坚固其上,再用地锚固定起来,长期定点使用的绞车可安装于混凝土地基上。绞车安装必须稳定、可靠、绞车正常运转时底座不得有明显的振动。

调度绞车产品展示

注意:在调度绞车工作状态时严禁左右刹车同时刹紧

JD-1.0型调度绞车

因产品生产批次、具体型号不同,图片仅供参考,详情可在线咨询
JD-1.0型调度绞车

JD-1.0型调度绞车供矿井下回采工作面和掘进工作面装载站、调度编组矿车及在中间巷道中拖运矿车与其它辅助搬运工作之用。绞车的电机及电气控制设备具有防爆性能,可用于有煤尘及有瓦斯爆炸危险的矿井。

型号含义

JD型号:JD-1.0型调度绞车;

J——卷扬机型;

D——调度绞车;

1——外层钢丝绳静张力10KN。

技术参数

外层钢丝绳静张力:10KN; 外层钢丝绳速度:≥1.00 m/s;

容绳量:450m; 钢丝绳直径:12mm;

卷筒直径:220mm; 卷筒宽度:307mm;

电动机型号:YBJ-11.4; 电动机功率:11.4KW;

电动机转速:1470r/min; 总速比:41;

绞车重量:578Kg;

包括电动机; 外形尺寸:1073×766×727 mm;

隔爆型磁力启动器:QBZ-80/1140/660;隔爆型控制按钮:LA81-3。

JD-1.6型调度绞车

因产品生产批次、具体型号不同,图片仅供参考,详情可在线咨询
JD-1.6型调度绞车

 JD-1.6调度绞车供矿井在井下或在地面装载站调度编组矿车及在中间巷道与其他辅助搬运工作之用。本绞车采用隔爆电气设备,可用于煤尘及瓦斯的矿井。该绞车采用行星齿轮传动形式,具有结构紧凑、体积较小的特点,而且操纵简单。

工作原理

JD-1.6调度绞车主要由卷筒及行星齿轮传动装置、刹车装置、电动机、底座组成。绞车的减速机构采用了两组内齿轮传动副和一组行星齿轮系,两组内齿轮副装在卷筒体内,电动机的轴端装有套管齿轮直接伸入卷筒内,在绞车内部各转动处均采用滚动轴承。

技术参数

外层钢丝绳静张力:16kN 卷筒尺寸(直径×宽度):φ310×400(mm)

外层钢丝绳绳速:1.399 m/s 钢丝绳直径:16mm

容绳量:400m 总减速比:32.5

电动机型号:YBJ25-4 功 率:25kW

转 速:1460r/min 电 压:380/660v

外型尺寸(长×宽×高):1435×1217×1242(mm)

绞车重量(不包括电动机):1187kg

(包括电动机):1370kg

JD-2.5型调度绞车

因产品生产批次、具体型号不同,图片仅供参考,详情可在线咨询
JD-2.5型调度绞车

 JD-2.5调度绞车主要用于煤矿井或其它倾斜角度小于30度的巷道 中拖运矿车及其它辅助搬运工作,也可用在回采工作面或掘进工作面装载站上调度编组矿车。JD-2.5调度绞车稀油润滑 结构紧凑体积小 重量轻 出力大,适合于矿山井下作业环境。

型号含义

JD型号:JD-2.5型调度绞车;

J——卷扬机型;

D——调度绞车;

2.5——外层钢丝绳静张力25KN。

技术参数

型号:JD-2.5(40KW) 牵引力KN:25

绳速m/s:1.16-1.46 绳径mm:20

容绳量m:400-650 卷筒直径mm:620

卷筒宽度mm:580 电动机型号:YBJ40-4

转速r/min:1480 电动功率Kw:40

总传动比:42.24

外型尺寸mm:1900*2350*1370

配套电机设备:QBZ-120N矿用隔爆型(真空)磁力起动器

JD-4.0型调度绞车

因产品生产批次、具体型号不同,图片仅供参考,详情可在线咨询
JD-4.0型调度绞车

 JD-4.0调度绞车由下列主要部分组成:电动机、卷筒、行星齿轮转动装置、刹车装置和机座。主要用于煤矿井下或其它倾斜角度小于30°的巷道中拖运及其它辅助搬运工作,也可用在回采工作面或掘进工作面装载站上高度编组矿车。

工作原理

电机齿轮带动左端小齿轮架上的一对小行星齿轮旋转,由于左端内齿轮是固定不动的,所以小行星齿轮除作自转外,还要围绕电机齿轮公转,即带动了左端齿轮架旋转,齿轮架使中心齿轮也旋转。于是带动了右端齿轮架上的一对大行星齿轮转动。此时有三种情况:

1、如果左轮刹车闸松开,右刹车闸刹住大内齿轮,此时大行星齿轮除作自转外还要围绕中心齿轮公转,同时带动了大齿轮架旋转,由于卷筒是由键机及个螺栓和大齿轮架联结在一起的,因此滚筒也旋转起来,此时即可进行牵引,称为牵引工作状态。

2、如果右刹车闸松开,左刹车闸杀住滚筒,此时滚筒停止转动,重物被停留在某一位置,称为停止状态。这时右端齿轮架不再旋转,大行星齿轮亦不再公转,而是自转,并带支大内齿轮空转。

3、如果左、右两刹车闸均松开,重物便自重自由下落,带动滚筒反转,称为工作下放状态。为了调节下放速度或停止,两刹车装置应交替刹紧或松开。
